引：（關鍵詞：低溫電池，特種電池，野戰電源電池）由于鋰電池技術飛速發展，應用領域越來越多。我司為客戶量身定制的野戰式移動電源具有“高能量,高密度，高循環壽命，寬泛的使用環境溫度”可以在-40度至65度環境下，輕巧便捷。防塵防水。能在惡劣環境下全天候正常工作。廣泛運用于軍用通訊，測控，野外作戰等各領域。

一、移動式野戰電源設計要求

根據客戶的要求和規格，設計與特種檢測設備配套的低溫電池組，配合溫度保護等安全保護電路，達到電池與設備配套在低溫惡劣環境下運行的電池解決方案。

內置充電器，充電采用220V接口，方便取電。

帶顯示屏可以直觀讀取電池數據，預留通訊接口，方便主機和電池通訊。

內置DC-DC模塊，穩壓12V1A輸出。

尺寸精巧、方便攜帶、重量輕。

二、具體參數要求如下：

1）電芯設計要求：采用具有自主知識產權的18650耐低溫鋰電池，4串4并組合。

2）結構設計要求：要求小于200x150x100mm。外觀精美，整體防塵防水防震。采用冷軋板噴粉外殼加航空連接器。便攜，輕巧。

3）電路設計要求：工作溫度：-50~+70℃，穩壓12V1A輸出，AC220V輸入，充電一次使用9小時，帶顯示屏，顯示電量等信息。

三、移動式野戰電源設計方案

1)鈑金噴粉外殼加塑膠電池支架：根據客戶要求設計尺寸符合要求鈑金外殼，表面噴粉做軍綠色效果，達到精美的設計要求。達到防水防塵防震的要求。采用一體成型鎳帶點焊，配合塑膠支架連接電芯，使用銅排跨接，很好的保證了整體電池組的阻抗和可靠性。

2）保護板：

3）過流保護片（PTC）：主要針對二次保護功能設計。PTC可恢復保險絲具有過流保護，自動恢復雙重功能。電池產品里的PTC可以防止電池高溫放電和不安全的大電流的發生。

4）專用真空防水航空插頭：電池外部采用真空防水連接，以滿足客戶的防水要求

5）LA18650-4S4P/8Ah/14.8V鋰電芯電池組（低溫電芯）

6）電池排列方案

 客戶的整體尺寸：200x150x100mm（最大尺寸）

 電池組合：4S4P

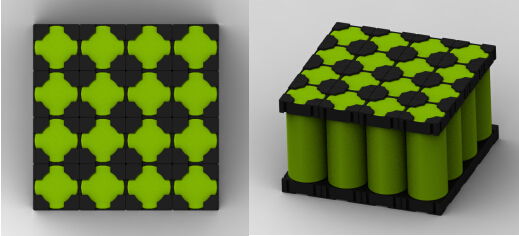

 模塊的排列方式：

7）設計方案電路圖

四、便攜式野戰電源產品實現圖：
